Informatika: november 2012

2.b VAJA SESTAVLJANJE RAČUNALNIŠKIH KOMPONENT

Osnovne informacije o računalniku, ki ga uporabljamo doma:

Operacijski sistem: Windows 7 Home Premium

Sistem:

Procesor: Intel(R) Core(TM) i5-2300 CPU @ 2.80GHz
Nameščen pomnilnik: 4,00 GB
Vrsta sistema: 64-bitni operacijski sistem
Diskovni pogon: ST32000542AS
Grafična kartica: NVIDIA GeForce GTS 450
Matična plošča: ASUS P8 H61
Pogon DVD/CD-ROM: DTSOFT Virtual CdRom Device

TSST corp CDDVDW SH-S223C

Omrežne kartice: Intel(R) 82579V Gigabit Connection

Reatlek RTL8191SU Wireless LAN 802.11n USB Netvork Adapter

Tipkovnica: Standard PS/2 Keyboard
Miška: HID-compliant mouse
Monitor: Generic PnP Monitor

Sedaj pa sledi še slikovni prikaz posameznih glavnih komponent.

PROCESOR Intel(R) Core(TM) i5-2300 CPU @ 2.80GHz

Vir:

http://www.cpu-world.com/CPUs/Core_i5/Intel-Core%20i5- 2300%20CM8062301061502%20(BX80623I52300%20-%20BXC80623I52300).html/28.11.2012

http://drivers.awdit.com.ru/intel/intel-core-i5-2300-cpu-2-80ghz/28.11.2011

GRAFIČNA KARTICA NVIDIA GeForce GTS 450

Vir:

http://www.vizworld.com/2010/09/nvidia-geforce-gts-450-review-leaked/28.11.2012

http://www.techspot.com/review/315-nvidia-palit-geforce-gts-450/28.11.2012

TRDI DISK ST32000542AS 2TB

Vir:

http://www.pcworld.idg.com.au/review/servers_storage/seagate/barracuda_lp_2tb_st32000542as/309853/28.11.2012

http://www.tweaktown.com/news/15841/deal_of_the_day_2tb_seagate_st32000542as_barracuda_lp_internal_sata_hard_drive_for_89_97_after_rebate_with_free_shipping/index.html/28.11.2012

MATIČNA PLOŠČA ASUS P8H61

Vir:

http://www.anuncio.net/fecha/240510/index_35.html/28.11.2012

http://www.ebay.co.uk/itm/ASUS-Motherboard-and-Intel-Core-i5-2300-CPU-Bundle-/110682424461/28.11.2012

POGON DTSOFT Virtual CdRom Device in TSST corp CDDVDW SH-S223C

Vir:

http://www.fobart.net/datas/fgbagrlidakorgn/index.php?page=intel+r+82801eb+ultra+ata+storage+%EA%EE%ED%F2%F0%EE%EB%EB%E5%F0%FB+24db/28.11.2012

http://krsk.24au.ru/1065792/28.11.2012

POMNILNIK DIMM DDR3 4GB (2GB x 2)

Vir:

http://www.crucial.com/store/partspecs.aspx?imodule=ct2kit25664ba1339/28.11.2012

SESTAVLJANJE RAČUNALNIŠKIH KOMPONENT

Na matično ploščo pritrdimo mikroprocesor, hladilnik in jo pritrdimo z vijaki na ohišje. Paziti moramo, kako namestimo procesor, saj se prilega samo na en način. To prikaže puščica na matični plošči in procesorju. Umakniti je potrebno paličice s strani in vstaviti procesor v ležišče. Paličice vrnemo nazaj in procesor je pritrjen.

Sedaj je na vrsti hladilnik, ki pritrdimo na procesor s posebno pasto. Ventilator priključimo na priključek, ki se nahaja na matični plošči.

Matično ploščo pritrdimo na ohišje.

Sedaj bomo v pomnilniške reže, ki so dolge, ozke vstavili pomnilnik. Najprej umaknemo zatiče na režah in vanje vstavimo pomnilnik.

Ko je pomnilnik v reži vrnemo zatiče nazaj in tako je pritrjen tudi pomnilnik.

Nadaljevali bomo z grafično kartico. Sprostimo varovalo, ki je namenjeno, da drži grafično kartico na matični plošči.

Nato privijemo vijak ali dva da jo pritrdimo.

Grafična kartica je na svojem mestu.

Na vrsti je nameščanje trdega diska in optičnih enot DVD ali CD. Disk vstavimo v ohišje in ga pričvrstimo z vijaki.

Enako storimo tudi z optičnimi enotami. Disk in optične enote povežemo s podatkovnimi kabli na matično ploščo, z napajalnimi pa na napajalnik.

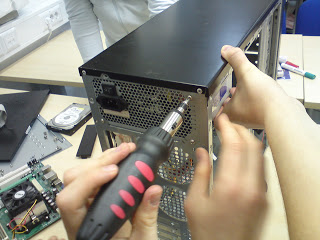

Sledi nameščanje napajalnika, ki ga z vijaki pritrdimo na ohišje računalnika.

Z glavnim kablom ga povežemo na matično ploščo. Ostali kabli pa povežejo disk in optično enoto.

Sedaj ko je računalnik sestavljen vse še enkrat preverimo in ga s kablom za napajanje priključimo na elektriko. Na računalnik priključimo še ostale naprave, kot so: miška, tipkovnica, zvočnike, tiskalnik, monitor.

Sedaj potrebujemo še operacijski sistem. V našem primeru je to Windows 7

Vir:

http://manuela-mavric.blogspot.com/2010/11/komponente-digitalnega-racunalnika.html/29.11.2012

http://student.pfmb.uni-mb.si/~mkropej/Didaktikarac2/Graficne%20kartice/vsebina.html/29.11.2012

http://windows.microsoft.com/sl-si/windows7/products.html/29.11.2012

2.a VAJA KONFIGURACIJA RAČUNALNIKA

Matična plošča

SLIKA 1 Matična plošča

Je osnovno tiskano vezje v osebnem računalniku. Nanjo se vstavijo oziroma priključijo vse ostale komponente: procesor, bralno pisalni pomnilnik - RAM, razširitvene kartice in zunanji pomnilnik. Matična plošča vsebuje tudi priključke za mnoge vmesnike.

Najpomembnejši del matične plošče je sistemski nabor, ki povezuje vse ostale komponente med seboj. Določa zmogljivost matične plošče. Razdeljen je na dva dela, severni in južni most. Severni most skrbi za komunikcijo procesorja s pomnilnikom, ter pomembnejšimi razširitvenimi vmesniki ima po navadi le eno PCI vodilo, ki je povezano na južni most, ki skrbi za vhodno / izhodne naprave. Naprave priključene na matično ploščo so povezane z vodili, ki so paralelna ali pa serijska. Trenutni trendi se nagibajo v smer serijskih prenosov, le pri povezavi pomnilnika še vedno prevladujejo paralelni prenosi, ki omogočajo veliko večje prenose podatkov kot serijski.

Vir: http://sl.wikipedia.org/wiki/Mati%C4%8Dna_plo%C5%A1%C4%8Da/27.11.2012

slika 1 http://manuela-mavric.blogspot.com/2010/11/komponente-digitalnega-racunalnika.html/27.11.2012

Procesor

SLIKA 2 Mikroprocesor

Ali osrednja / centralno procesna enota (CPE - Central processing unit - CPU) je osrednji del računalnika, ki skrbi za izračunavanje in obdelavo podatkov ter nadzor in upravljanje drugih enot. Procesorji so narejeni iz silicija, ovoji pa so se skozi zgodovino zelo spreminjali. Pri procesorjih velja, več je, bolje je, razen pri toploti in porabi energije. Procesorji se delijo po številu tranzistorjev, jeder, niti, podnožja in velikosti pomnilnika. Jedro je računski del procesorja, narejen iz silicija. Je glavni krivec za proizvodnjo toplote. Nekateri procesorji imajo poleg procesorskega jedra še grafično, ki je namenjeno računanju grafike. Nit je proces, ki ga procesor opravlja, če je procesor večniten, to pomeni, da lahko opravlja več procesov naenkrat in je s tem hitrejši. Podnožje je tip povezave z matično ploščo v obliki nožic. Pomnilnik v procesorju je namenjen začasnemu shranjevanju podatkov, torej večji kot je, boljši je.

http: http//sl.wikipedia.org/wiki/Procesor/27.11.2012

slika 2 http://manuela-mavric.blogspot.com/2010/11/komponente-digitalnega-racunalnika.html/27.11.2012

Pomnilnik

SLIKA 3 Pomnilnik RAM

Pomnilnik je eden pomembnejših delov računalnika. Njegova glavna naloga je hranjenje podatkov. V njemu so shranjeni ukazi in podatki vseh aplikacij, ki se izvajajo v računalniku. Je skupek zlogov, kateri so zaporedno naslovljeni. Zlogi so lahko različnih velikosti. Glede na velikost ločimo več slojev pomnilnika:

Registri - pomnilnik, ki je vgrajen v mikroprocesor. Sestavljeni so le iz enega zloga. Delujejo pri enaki ali večji hitrosti, kot je hitrost izvrševanja ukazov mikroprocesorja.
Medpomnilnik še vedno zelo hiter pomnilnik, vendar je že počasnejši od izvajanja ukazov mikroprocesorja. Prvo nivojski je večinoma vrste SRAM in je vgrajen v procesor. Drugo nivojski je bil prvotno vgrajen na matične plošče, vendar je zadnje čase bolj pogost na procesorjih.
Sistemski pomnilnik - glavni sistemski pomnilnik, praviloma naj bi imel tudi največjo kapaciteto. To je pomnilnik, ki ga vstavimo kot RAM v razširitvene reže.

Navidezni pomnilnik - je virtualni pomnilnik, ki se nahaja na trdem disku. Je od vseh najpomembnejši. Uporablja se ga, če je premalo fizičnega pomnilnika, takrat se predstavlja kot pomnilnik. Omejen je z velikostjo diska in z zmožnostjo nastavljanja.

Notraji pomnilnik

Je integrirano vezje, izdelano kot mikroprocesor in je ena glavnih sestavin računalnika. Služi za shranjevanje podatkov. Poznamo RAM - bralno vpisovalni pomnilnik, ki je v računalniku delovni pomnilnik. Namenjen je obdelavi podatkov, ki se v njem tekoče spreminjajo. Imamo dve vrsti notranjih pomnilnikov in sicer ROM ali bralni pomnilnik in PROM ali programljivi bralni pomnilnik, kjer se podatki trajno pomnijo in so nespremenljivi. Notranji pomnilniki so integrirana vezja, s končno pomnilno kapaciteto.

Zunanji pomnilnik

Je vrsta računalniškega pomnilnika. Najbolj znani so: CD, DVD, trdi disk, disketa, USB ključ, spominske kartice,... V primerjavi z notranjim pomnilnikom (ROM in RAM), je zunanji velik in

počasen, ob izklopu pa ne izgubi podatkov. Uporabljamo ga za trajno shranjevanje večje količine podatkov. Kapaciteta zunanjih pomnilnikov se meri v giga in tera bajtih (GB in TB)

Vir: http://sl.wikipedia.org/wiki/Pomnilnik/27.11.2012

http://sl.wikipedia.org/wiki/Notranji_pomnilnik/27.11.2012

http://sl.wikipedia.org/wiki/Zunanji_pomnilnik/27.11.2012

slika 3 http://manuela-mavric.blogspot.com/2010/11/komponente-digitalnega-racunalnika.html/27.11.2012

Vodilo

SLIKA 4 vodila

Je povezava za prenos podatkov med več napravami. Vse naprave so priključene na isto povezavo. Število povezav je mnogo manjše kot pri načinu povezave vsak z vsakim. Slabost vodila je, da lahko oddaja le ena naprava naenkrat. Da ne pride do kršitve tega pravila, se uporabljajo posebni krmilni signali kot so zahteva, sprostitev, razrešitev, odobritev... Značilni primer uporabe vodila je računalnik. V njem vodilo povezuje procesor, notranji pomnilnik in vmesnike. Vodila v notranjosti računalnikov so običajno vzporedna. To pomeni, da imajo veliko linij - žic. Podatki potujejo po več linijah hkrati. Najbolj znano je PCI. zunanja vodila (povezava med računalnikom in oddaljeno napravo) so običajno zaporedna. To pomeni manj linij in manjšo hitrost. Najbolj znano tako vodilo je USB.

Vir: http://sl.wikipedia.org/wiki/Vodilo/27.11.2012

slika 4 http://www.computercenter.si/computercenter-si/prenosniki/hp-635-windows-7-home-premium/27.11.2012

Vhodno / izhodne enote

Omogočajo izmenjavo informacij med računalnikom in njegovim okoljem. Naloga vhodnih naprav je, da posredujejo informacijo računalniku v njemu razumljivi obliki, naloga izhodnih naprav pa, da izhodno informacijo pretvorijo v nam razumljivo obliko ali pa jo shranijo za kasnejšo uporabo. Skozi vhodne naprave računalnik oskrbujemo, izhodne naprave pa nam posredujejo podatke iz računalnika. Bistveno je tudi posredovanje shranjenih podatkov v računalnik in hranjenje podatkov za kasnejšo uporabo. Vsaka izhodna in nekatere vhodne enote priključimo s kabli v vtičnice. Vsaka naprava ima drugačno obliko vtičnice, da se pri sestavi in priključitvi ne moremo zmotiti. V zadnjem času se praktično vse naprave priključijo na USB priključek. Vhodne enote so:

računalniška miška,
tipkovnica,
mikrofon,
igralna palica,
optični bralnik.

SLIKA 5 vhodna enota tipkovnica

Izhodne enote so:

zaslon,
tiskalnik,
zvočniki,
risalnik.

SLIKA 6 izhodna enota

Vir: http://sl.wikipedia.org/wiki/Vhodno-izhodna_enota/27.11.2012

slika 5 http://www.racunalniske-novice.com/novice/strojna-oprema/tipkovnice/logitech/napredna- igricarska-tipkovnica-logitech-g110.html/27.11.2012

slika 6 http://www.johnchow.com/evil-blog-contest-win-a-24-wide-screen-lcd-monitor/27.11.2012

Vrata

SLIKA 7 ponazoritev vrat

Ali angleško port, v računalništvu pomenijo vmesnik skozi katerega pošiljamo in prejemamo podatke. Vrata ima vsak računalnik v omrežju, ki lahko uporablja za komunikacijo protokola UDP in TCP. Vrata 0 so rezervirana za lokalni računalnik, vrata od 1 do 1023 pa imenujemo priviligirana vrata, namenjena super uporabnikom. Vrata od 1024 do 65535 pa uporabljamo navadni uporabniki in jih imenujemo nepriviligirano območje vrat. Na priviligiranem območju poslušajo strežniki FTP, TELNET, POP3, SMTP, HTTP;...

Odjemalec se z osebnega računalnika poveže in nepriviligiranega področja na servis oddaljenega računalnika, ki uporablja priviligirana območje. To je pomembno pri gradnji požarnega zidu, da lahko natančno opredelimo posamezne povezave.

Vir: http://sl.wikipedia.org/wiki/Vrata_(ra%C4%8Dunalni%C5%A1tvo)27.11.2012/

slika 7 http://www.halcom.si/?section=21#/27.11.2012

1.d KONFIGURACIJA PROGRAMA WORD ZA DIGITALNI PODPIS

VSTAVLJANJE DIGITALNEGA POTRDILA V MICROSOFT WORD 2007:

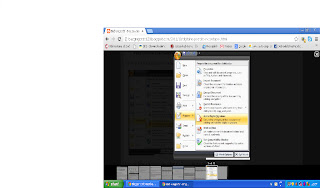

V levem zgornjem kotu kliknemo "možnosti", nato "pripraviti" in vstavite digitalni podpis.

Kliknemo "ok". Če je na računalniku že nameščen certifikat, se ta že samodejno prikaže, drugače ga poiščemo na disku in potrdimo vnos. Ko to storimo prejmemo potrdilo, da je dokument ustrezno označen.
Da je dokument digitalno podpisan, nas obvešča posebna ikona, ki je v levem spodnjem delu word dokumenta. Ta ikona predstavlja digitalni potrdilo. Če kliknemo ikono vidimo, kateri potrdilo je na dokumentu.

Vir: http://blazgregorcic123.blogspot.com/2011/10/digitalno-potrdilo-in-postopek.html

1.c KONFIGURACIJA E-MAIL PROGRAMA MOZILLA THUNDERBIRD

UVOZ DIGITALNEGA PODPISA IN NASTAVITEV PROGRAMA MOZILLA THUNDERBIRD ZA PREJEMANJE POŠTE Z DIGITALNIM PODPISOM

Kliknemo "orodja", nato izberemo "možnosti", sledi "napredno" in "ogled potrdil".

Sedaj kliknemo "uvozi" in najdemo certifikat. Z vnosom gesla, pridemo do potrdila, kliknemo "ok" in naše digitalno potrdilo je uvoženo v Mozilla thunderbird.

Vir: http://blazgregorcic123.blogspot.com/2011/10/digitalno-potrdilo-in-postopek.html

1.b NAMESTITEV DIGITALNEGA POTRDILA NA BRSKALNIK MOZILLAFIREFOX

Najprej sem na računalniku doma izpolnil zahtevek za pridobitev spletnega kvalificiranega digitalnega potrdila za fizične osebe SIGEN-CA, ga izpisal in vlogo oddal na upravni enoti. Po nekaj dnevih sem prejel s strani sigen-ce najprej obvestilo o odobritvi digitalnega potrdila in nato še referenčno številko. Po pošti pa sem prejel avtorizacijsko kodo za prevzem digitalnega potrdila.

Prevzem digitalnega potrdila sem opravil tako, da sem kliknil na povezavo " Kako prevzamem spletno digitalno potrdilo".

Sedaj izberem brskalnik Firefox.

KORAK 1: Preverim, če brskalnik omogoča uporabo protokola SSL z močno enkripcijo.

Kliknemo na povezavo "Podatki o povezavi", kjer so vsi podatki.

KORAK 2: Sledi vpis referenčne številke in avtorizacijske kode, ki sem ju prejel.

Kliknem "Pošlji"

Oblikujem vse in kliknem "V redu"

Sedaj je digitalno potrdilo nameščeno in kliknem "V redu"

Narediti si moram varnostno kopijo, zato kliknem "Varnostna kopija"

KORAK 3: Sledi postopek izdelave varnostne kopije: V brskalniku Firefox v levem zgornjem kotu kliknemo možnosti, napredno, preglej digitalna potrdila, izberi in naredim Varnostno kopijo na ključ. Navedem še neko izmišljeno geslo in kliknem " V redu".
